一、設備概述

廢氣治理設備活性炭+催化燃燒 RCO是利用活性炭模塊對揮發性有機廢氣( VOCs )進行吸附收集、壓縮、提高濃度，然后把高濃度的廢氣分子再?gòu)幕钚蕴磕K中脫附出來，送入催化氧化爐( CO爐)中進行無焰燃燒， 終把有機廢氣分解成CO2和H2O，達到對有機廢氣凈化的目的，是目前國內有機廢氣處理領域應用較成熟、實用的工藝之一

催化燃燒是一種VOCs的凈化方法，它使用催化劑在較低的溫度下氧化和分解廢氣中的可燃物質。因此，催化燃燒也稱為催化化學轉化。因?yàn)榇呋瘎┘铀倭搜趸纸獾倪^(guò)程，所以大多數碳?xì)浠衔锟梢栽?00至450的溫度下被催化劑完全氧化。

與傳統的熱燃燒方法相比，催化燃燒需要較少的輔助燃料，較低的能耗和較小的設備設施，基于吸附（高效）和催化燃燒（節能）的兩個基本原理，即吸附濃縮-催化燃燒方法，設計凈化裝置。該設備使用雙氣路連續工作，并且該設備的兩個吸附床可以交替使用。

工作時，包含有機物的廢氣通過風扇的作用，通過活性炭吸附層，有機物被捕集在活性炭?jī)?nèi)部，并排出清潔氣體。一段時間后，活性炭達到飽和狀態，吸附停止。此時，有機污染物均集中于活性炭吸附層中。催化凈化裝置配備有加熱室，該加熱室啟動加熱裝置并進入內部循環。當熱氣源溫度達到有機物的沸點時，有機物會從活性炭層脫附并進入催化室，以催化分解為CO2和H2O，同時釋放能量。當釋放的能量用于重新進入吸附床進行解吸時，氣體的溫度已經足以完成脫附，加熱裝置此時完全停止工作，有機廢氣在催化燃燒室內保持自燃，廢氣得以降解。如此循環，直到有機物從活性炭?jī)?nèi)部完全分離并在催化室內完全分解成水和二氧化碳。如此，活性炭被再生，有機物被催化分解處理。

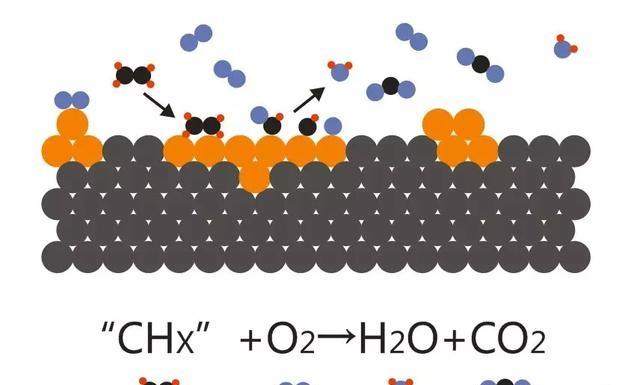

催化燃燒是典型的氣相固相催化反應，其實質是活性氧參與深度氧化。在催化燃燒過程中，催化劑的作用是減少反應的活化能，同時富集催化劑表面上的反應物分子以提高反應速率。借助于催化劑，可以在低起燃溫度下使有機廢氣無焰燃燒，并氧化分解成CO2和H2O,同時釋放出大量的熱量。

二、設備用途

本凈化裝置適用于各類中、高濃度揮發性有機廢氣（VOC）的凈化處理。

1. 適用行業：石油化工、輕工、塑料、印刷、涂料等行業排放的常見污染物；

2. 適用廢氣類型：烴類化合物（芳烴、烷烴、烯烴）、苯類、酮類、酚類、醇類、醚類、烷類等化合物。

三、設備構成

設備系統由干式過濾系統、活性炭吸附系統、催化燃燒再生系統、電氣控制系統及通風管道系統等五大系統組成。

1.干式過濾系統：包括過濾箱、過濾材料等。

2.活性炭吸附系統：包括吸附箱本體、活性炭、儀表閥門、風機電機等。

3.催化燃燒再生系統：包括電加熱予熱室、催化燃燒室、熱交換器、連接管道、儀表閥門、電加熱管、催化劑、風機電機等。

4.電氣控制系統：包括PLC電控柜、觸摸屏、儀表、電氣管線等。

5.通風管道系統：包括所有連接管道、閥門及煙囪等。

四、工作原理

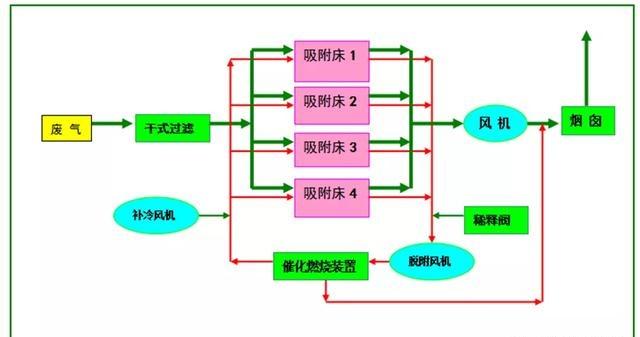

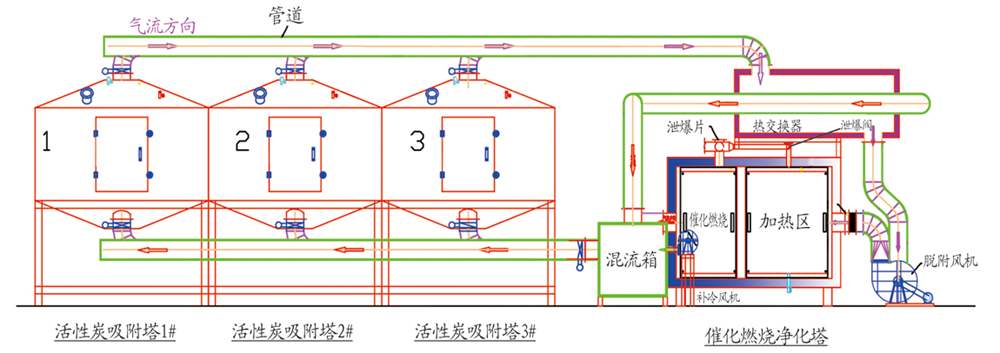

本裝置工作過程可分為二個階段，活性炭吸附階段和活性炭脫附再生階段，根據吸附（高效率）和催化燃燒（節能）兩個設計原理設計，采用雙氣路連接工作，一個催化燃燒室，兩個吸附床交替使用。先將有機廢氣用活性炭吸附，當快達到飽和時停止吸附，然后用熱氣流將有機物從活性炭上脫附下來使活性炭再生；脫附下來的有機物已被濃縮（濃縮較原來提高幾十倍）并送完催化燃燒燃燒成二氧化碳及水蒸氣排除。當有機廢氣的濃度達到2000mg/m3以上時，有機廢氣在催化床可維持自燃，不用外加熱。燃燒后的尾氣一部分排入大氣，大部分被送往吸附床，用于活性炭再生。這樣可滿足燃燒和吸附所需的熱能，達到節能的目的。再生后的可進入吸附；在脫附時，凈化操作可用另一個吸附床進行，即適合聯系操作，也適合于間斷操作。

五、性能特點

1.能耗低：催化起燃溫度低，僅為250-300℃，設備預熱時間短，僅需15～30分鐘，高濃度時耗能僅為風機效率，濃度較低時自動間歇補償加熱；

2.采用貴金屬鉑、鈀浸漬的蜂窩狀陶瓷載體催化劑，比表面積大，阻力小，凈化率高；

3.余熱回用：余熱用于預熱將被處理的廢氣，降低整個主機的消耗功率；

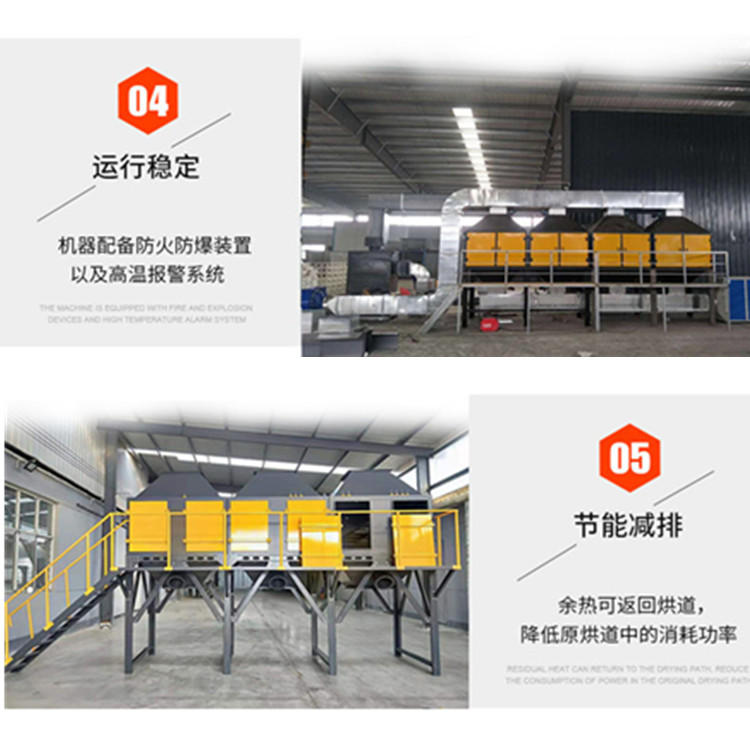

4.安全可靠：設備配有阻火除塵系統、防爆泄壓系統、超溫報警系統及全自動控制系統；

5.占地面積小，凈化效率高，催化凈化裝置凈化效率高達95%以上。

應用領域：催化燃燒處理廣泛用于石油、化工、橡膠、涂裝、印刷等行業車間里揮發出的有害有機廢氣凈化處理中，苯類，醇類，醚類等有機廢氣均能凈化。

該裝置系統設計完整，附屬設備配套齊全，凈化效率高，自動化程度高。它能有效地凈化車間環境、消除污染、改善勞動操作條件，確保工人身體健康，并能解決二次污染。

適用于低濃度（50~1000ppm）且回收經濟價值不大，不宜采用吸附回收處理的有機廢氣，尤其對大風量的處理場合，均可獲得滿意的經濟效益和社會效益。
